电缆头测温传感器

产品概述

     无源无线电力测温传感器J-PT40是专为电力系统设备测温设计的一款无线测温产品。采用感应取电的供电方式，实现了对电力设备关键节点（如高压开关、母线接头、户外刀闸或变压器）的实时在线监测和安全预警，为高压设备热故障及时告警和维修分析提供大数据基础。具有体积小、免维护、自供能、高精度、超低功耗、电气隔离、实时监测等优点。



功能特点

    •对发热点温度进行监测

    •周期监测、超过阈值触发报警（平台显示）

    •易安装、自供能

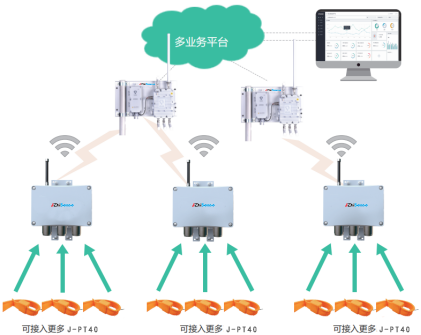

产品系统架构

     整个系统的工作流程是每个无线测温传感器将采集到的温度值通过CLAA协议标准传给JZP20，一个JZP20可支持240个无线测温传感器，JZP20将收集到的数据通过CLAA协议标准发送给网关，网关再通过无线或者有线的方式上传到云平台。



应用场景

    用于电压范围（6KV~500KV）范围内刀闸触点、主变套管、母联、穿墙套管、线缆接头等易发热点温度监测。



技术指标表

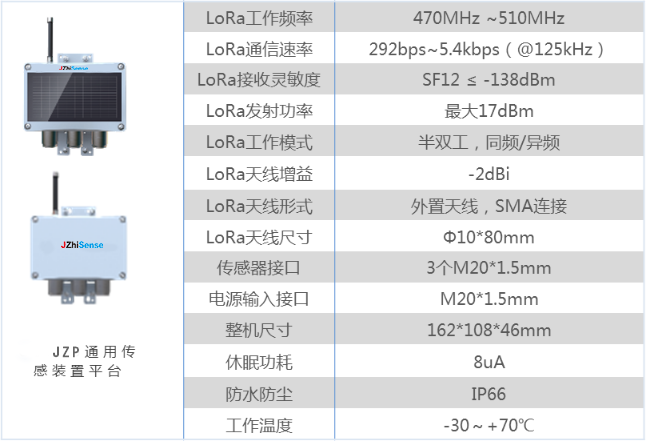

                                                              JZP20主机技术指标表



技术指标

                        J-PT40无源无线测温传感器设备技术指标表

温度测量范围	-40～+200℃
测量精度	±1℃（0~75℃）,±2℃（-20~150℃）
温度采样频率	默认20秒
通信方式	LoRa
无线频率	470~510MHz
无线传输距离	≤200米（典型值）
数据上报周期	10min（可配置）
工作方式	感应取电
启动电流	≥4A（满足国家能源行业标准NB/T 42086-2016规定的 启动电流：不大于0.05倍一次额定电流（大于400A）或20A）
安装方式	捆绑式
主体尺寸	46mm*35mm*21mm
表带总长	380mm
表带耐温	-40~+200℃
安装部位	移开式高压开关柜：母排，静触头，电缆搭接等部位； 固定式高压开关柜：母排，隔离刀闸，电缆搭接等部位
